Potres u Venezueli i Japanu: zašto šteta nije ista

Potres u Venezueli i Japanu pokazao je koliko površno može biti uspoređivati samo magnitude. Na papiru, brojke mogu izgledati slično, ali posljedice nisu bile ni približno jednake. Japan je snažan potres izdržao bez masovnih urušavanja, dok su u Venezueli zabilježene razorene zgrade, ljudske žrtve i ozbiljna šteta. Razlika se ne može objasniti jednom rečenicom. Ona se nalazi u dubini potresa, udaljenosti epicentra, vrsti tla, kvaliteti gradnje, građevinskom nadzoru i dugogodišnjoj pripremljenosti države. stručno objašnjenje USGS Earthquake Magnitude, Energy Release, and Shaking Intensity Otvori izvor

Kada se u javnosti usporede dva potresa slične magnitude, često se postavi logično pitanje: kako je moguće da jedan gotovo ne ostavi ozbiljne posljedice, dok drugi iza sebe ostavi srušene zgrade, mrtve, ozlijeđene i razorne prizore na ulicama?

Upravo se to dogodilo nakon potresa u Japanu i Venezueli. Na prvi pogled brojke izgledaju slično. Magnitude su velike, razlike nisu golemo udaljene, a potresi su se dogodili gotovo u isto vrijeme. No posljedice nisu bile ni približno iste.

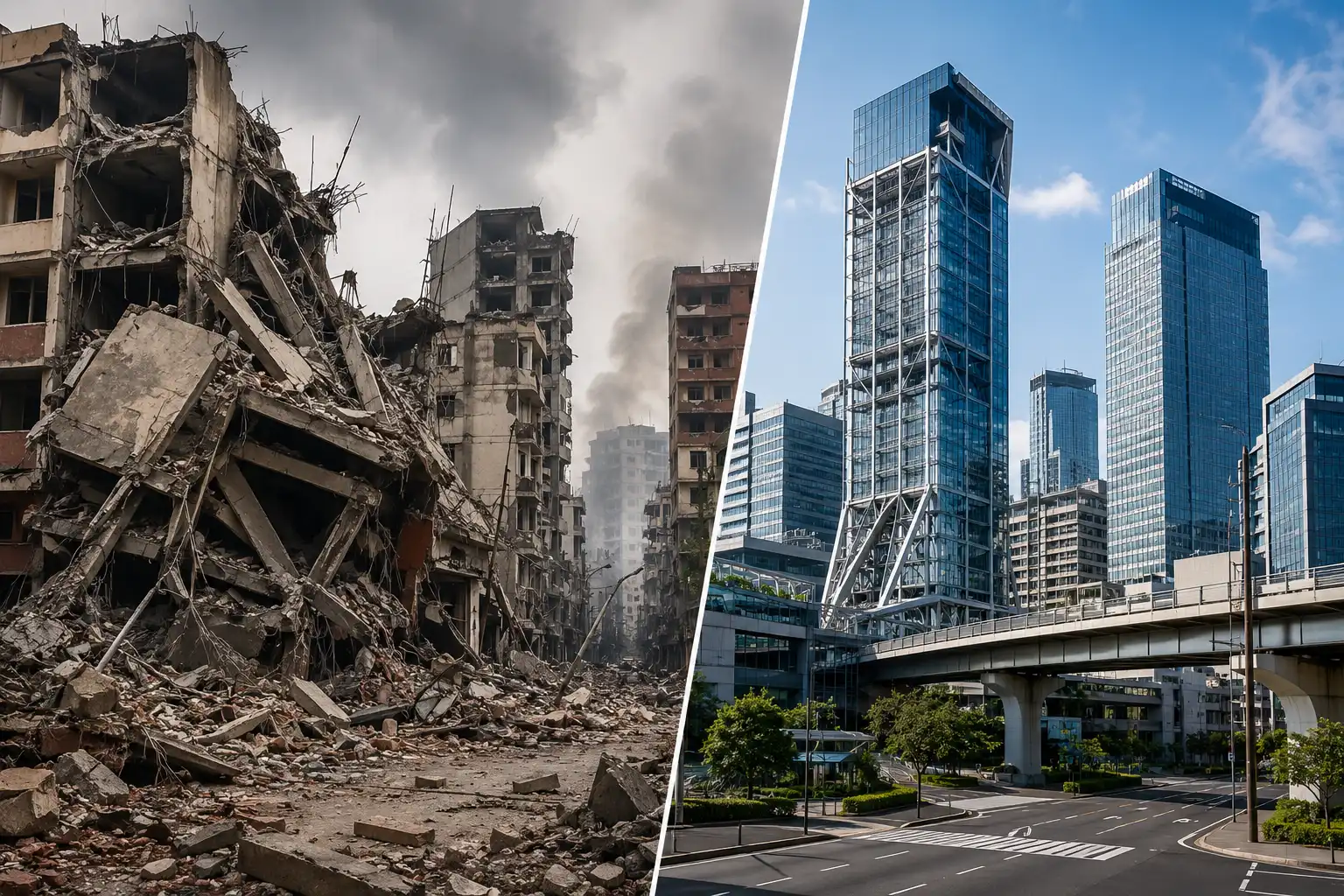

U Japanu je snažan potres prošao bez masovnih urušavanja. U Venezueli su se zgrade rušile, prometni sustavi zaustavljali, a stanovništvo je bježalo iz domova i javnih objekata. To nije dokaz da je jedan narod “imao sreće”, a drugi “nije”. To je prije svega dokaz da potres nikada ne djeluje sam. On uvijek pogađa određeno tlo, određenu udaljenost od epicentra, određenu dubinu, određenu kvalitetu gradnje i određenu spremnost države. stručno objašnjenje Japan Meteorological Agency JMA Seismic Intensity Scale Otvori izvor

Drugim riječima: potres je prirodni događaj, ali katastrofa je često spoj prirode, urbanizma, građevinske struke, nadzora i dugogodišnjeg odnosa države prema infrastrukturi.

Potres u Venezueli i Japanu nije imao iste posljedice

Prva pogreška u javnim raspravama jest poistovjećivanje magnitude s razaranjem. Magnituda govori koliko je energije oslobođeno u potresu. No ona sama ne govori koliko će se snažno tresti neka zgrada u nekom gradu.

Za štetu su presudni i drugi čimbenici: dubina potresa, udaljenost od naseljenih područja, vrsta rasjeda, smjer širenja seizmičkih valova, lokalno tlo, trajanje trešnje i otpornost građevina.

Japan je imao važnu prednost: epicentar je bio u moru, kod sjevernog Honshua, a potres je bio dublji. To ne znači da potres nije bio snažan. Znači da je do velikih naseljenih područja došao slabiji intenzitet trešnje nego što bi bio da se ista energija oslobodila plitko ispod grada.

Venezuela je imala suprotan problem. Dva jaka potresa dogodila su se u vrlo kratkom razmaku, a veći udar bio je plitak. Plitki potresi u blizini naseljenih zona mnogo su opasniji jer se energija oslobađa blizu površine. Tlo se tada ne trese samo “jače”, nego često i naglije, s većim horizontalnim silama koje su najopasnije za zgrade.

Zašto vidljiva armatura ne znači sigurnu zgradu?

Na snimkama iz Venezuele vide se armiranobetonski elementi. Vide se stupovi, grede i željezne šipke. Netko bi zato mogao zaključiti: “Pa zgrade su imale armaturu, kako su se onda srušile?”

Upravo tu leži jedna od najvažnijih pouka.

Armatura nije čarobna zaštita. Armirani beton funkcionira samo ako su svi dijelovi sustava ispravno projektirani i izvedeni: beton, uzdužna armatura, poprečna armatura, spojevi, stupovi, grede, zidovi, temelji i odnos cijele konstrukcije prema tlu.

Kod potresa nije dovoljno da u betonu “ima željeza”. Ključno je kako je ono raspoređeno.

Posebno su važne tzv. vilice, odnosno poprečna armatura. One drže uzdužne šipke na okupu i sprječavaju da se stup pri velikom opterećenju raspadne. Ako su vilice rijetke, pretanke, loše savijene ili loše sidrene, stup može izgubiti jezgru. Beton se smrvi, uzdužne šipke se izviju, a stup prestaje nositi zgradu.

Tada se događa ono što na snimkama izgleda kao “pala je cijela zgrada odjednom”. Zapravo, prvo otkažu ključni nosivi elementi. Nakon toga gornji katovi više nemaju na čemu stajati.

Mekano prizemlje: tihi ubojica urbanih zgrada

Jedan od najopasnijih obrazaca urušavanja u potresima jest tzv. mekano prizemlje. To su zgrade u kojima je prizemlje otvoreno zbog trgovina, garaža, lokala, ulaza, recepcija ili velikih staklenih pročelja, dok su katovi iznad zatvoreniji, krući i teži.

Takva zgrada može izgledati normalno desetljećima. Može izdržati vjetar, kišu i svakodnevno korištenje. Ali u potresu dobiva potpuno drugačiji ispit.

Kada se tlo počne gibati lijevo-desno, gornji katovi se ponašaju kao velika masa. Ta masa se prenosi na prizemne stupove. Ako prizemlje nema dovoljno zidova, ukruta ili pravilno dimenzioniranih stupova, sve deformacije koncentriraju se upravo ondje. Gornji katovi mogu ostati relativno čitavi, a prizemlje se zdrobi.

Zato na mnogim snimkama iz potresa diljem svijeta vidimo isti prizor: zgrada nije “nestala”, nego je sjela na vlastito prizemlje. To se događalo u Turskoj, na Haitiju, u Meksiku, u Iranu, a može se dogoditi svugdje gdje postoji loše riješen odnos između arhitekture, statike i potresnog rizika.

Problem nije samo materijal, nego detalj

Katastrofalni kolaps armiranobetonske zgrade rijetko se može objasniti jednim razlogom. Najčešće se radi o kombinaciji više slabosti.

Prva slabost može biti nedovoljna poprečna armatura u stupovima i spojevima. Druga može biti loš beton. Treća može biti loše izveden spoj stupa i grede. Četvrta može biti slabi stupovi i jače grede, što je opasno jer se oštećenje tada koncentrira u stupovima, a ne u elementima koji bi trebali kontrolirano preuzeti deformaciju. Peta može biti mekano prizemlje. Šesta može biti tlo koje pojačava trešnju ili gubi nosivost.

Građevinska sigurnost nije samo pitanje ima li zgrada armaturu. Sigurnost je pitanje je li zgrada projektirana da se u potresu ponaša duktilno. To znači: smije se oštetiti, smije popucati, ali ne smije se naglo i krhko urušiti.

Dobra potresna gradnja ne obećava da neće biti pukotina. Ona obećava da ljudi imaju šansu preživjeti i izići.

Venezuela: kada se spoje plitak potres, gusto naselje i ranjiva gradnja

Venezuela se nalazi u seizmički aktivnom području. To nije zemlja bez potresne povijesti. Caracas i okolne regije već su imale razorne potrese. No razlika između poznavanja opasnosti i stvarne otpornosti zgrada može biti golema.

Danas se čini da je katastrofa u Venezueli nastala iz više povezanih razloga.

Prvo, veći potres bio je plitak. Plitki potresi proizvode opasnije podrhtavanje u blizini epicentra.

Drugo, dva jaka udara dogodila su se gotovo jedan za drugim. Prvi udar mogao je već oštetiti dio konstrukcija, a drugi ih je mogao dokrajčiti. To još treba potvrditi detaljna inženjerska analiza, ali je razumno pretpostaviti da takav slijed povećava rizik urušavanja.

Treće, pogođena su urbana i gusto naseljena područja, uključujući Caracas i La Guairu. Kada se snažan potres dogodi blizu velike populacije, svaka ranjivost građevinskog fonda postaje pitanje života i smrti.

Četvrto, dio tla može pojačati štetu. Klizišta i likvefakcija, odnosno gubitak nosivosti vodom zasićenog tla, dodatno povećavaju opasnost. U takvim okolnostima i zgrada koja bi na boljem tlu prošla s oštećenjima može doživjeti mnogo teže posljedice.

Peto, dugotrajna ekonomska i institucionalna kriza često ostavlja trag na održavanju zgrada, kontroli gradnje, obnovi starih konstrukcija, inspekcijama, dostupnosti kvalitetnog materijala i brzini hitnog odgovora. Potres tada ne pogađa samo beton. On pogađa cijeli sustav.

Japan: nije samo sreća, nego desetljeća discipline

Japan nije siguran zato što tamo nema jakih potresa. Naprotiv, Japan je jedna od seizmički najizloženijih zemalja svijeta. Upravo zato je razvio kulturu u kojoj potres nije iznimka, nego stalna činjenica života.

Nakon velikih povijesnih potresa, a osobito nakon Kobea 1995., Japan je dodatno zaoštrio praksu pregleda, retrofita, urbanističkog planiranja i potresne kulture. Važno je naglasiti: nije svaka japanska zgrada na izolatorima baze, niti svaka ima futurističku tehnologiju. To bi bilo pojednostavljenje.

Japanska prednost je sustav.

Stroži propisi. Redovitije kontrole. Ozbiljniji nadzor. Bolje projektiranje detalja. Veća svijest stanovništva. Učinkovitiji sustavi upozorenja. Vježbe evakuacije. Kultura u kojoj se potres ne doživljava kao nešto o čemu se razmišlja tek kada se dogodi.

Zato japanska zgrada u potresu često ne pokušava “biti nepomična”. Ona je projektirana da se kontrolirano ponaša pod opterećenjem. Da se njiše, da apsorbira energiju, da ošteti nenosive elemente ako mora, ali da ne izgubi nosivi kostur.

To je ključna razlika između građevine koja puca i građevine koja ubija.

Pouka za javnost: ne gledati samo magnitudu

Potres u Venezueli i Japanu zato je dobra pouka za javnost: kada dva potresa imaju sličnu magnitudu, to još ne znači da moraju imati slične posljedice.

Pravo pitanje nije samo: koliko je potres bio jak?

Prava pitanja su:

Koliko je bio dubok? Koliko je bio blizu grada? Kakvo je bilo tlo? Koliko je dugo trajala trešnja? Kakve su zgrade bile u pogođenoj zoni? Jesu li projektirane prema suvremenim propisima? Jesu li propisi provedeni na gradilištu? Jesu li stare zgrade ojačane? Je li država imala spreman sustav odgovora?

Venezuela i Japan pokazuju dvije strane iste istine. Priroda oslobađa energiju, ali društvo odlučuje koliko će ta energija postati katastrofa.

Zaključak

Potres u Venezueli ne smije se svesti na senzacionalne snimke urušenih zgrada. Isto tako, potres u Japanu ne smije se površno opisati kao “čudo” ili “sreća”.

Razlika je u dubini, udaljenosti, tlu, urbanom riziku, kvaliteti gradnje, nadzoru i dugoročnom odnosu države prema opasnosti koju poznaje.

Vidljiva armatura u ruševinama Venezuele nije dokaz sigurnosti. Ona je možda upravo dokaz da je postojao materijal, ali ne i dovoljna potresna otpornost. Potres ne pita ima li u betonu željeza. On pita jesu li stupovi, grede, spojevi, temelji i tlo projektirani kao sustav.

Japan nam pokazuje što znači desetljećima graditi otpornost. Venezuela nas podsjeća što se događa kada snažan prirodni događaj pogodi ranjivu infrastrukturu.

Zato najvažnija rečenica nije: “Japan je imao sreće.”

Najvažnija rečenica glasi: Japan se za nesreću pripremao desetljećima.

Zato potres u Venezueli i Japanu ne treba promatrati samo kao vijest o dva snažna podrhtavanja tla. Treba ga promatrati kao lekciju o tome kako se društva pripremaju za opasnosti koje ne mogu spriječiti. Japan ne može zaustaviti potres, ali desetljećima gradi sustav koji smanjuje posljedice. Venezuela je, sudeći prema razmjerima štete, pogođena ne samo prirodnom silom, nego i ranjivošću građevina, tla, nadzora i infrastrukture. Potres oslobađa energiju, ali katastrofa nastaje ondje gdje ta energija pogodi nepripremljen sustav.

Autor: Ivan Vohrić
